濾水器構造圖

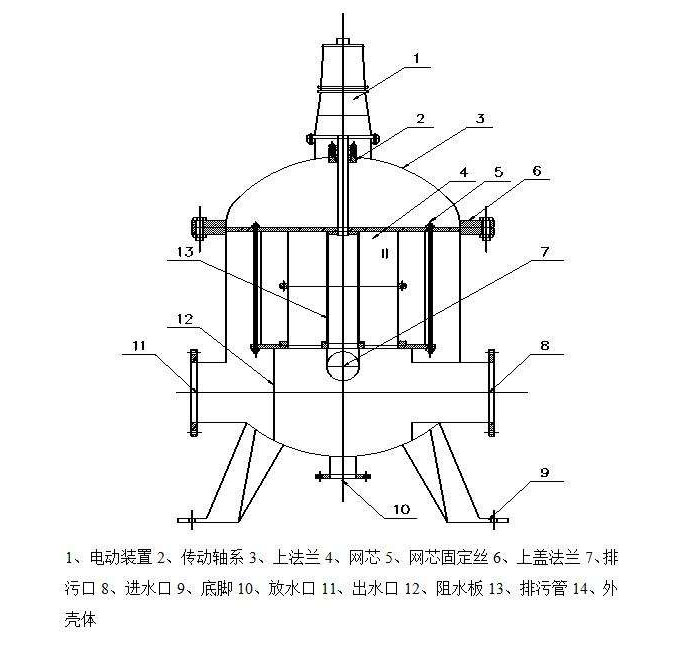

濾水器產品一般由殼體、濾芯部分、進水口部分、出水口部分、排污口部分等五大部分組成，自清洗式濾水器，如全自動濾水器、電動濾水器、工業濾水器、全自動過濾器等，加裝了電動減速機部分、電氣控制部分，可實現自動清洗、自動排污（定時排污和壓差排污）、故障報警等功能。濾水器構造圖如下圖所示。
工作時，取自自然的江、河、湖、海的水由濾水器上腔進水口進入，水中的塑料泡沫、樹枝、水草以及直徑大于隔板欄污柵孔徑的顆粒留在濾水器上腔，并由上排污閥排出。較為清潔的水經導流管流至下腔，水到下腔后，一些沙�？沙恋降装宄辽呈覂�(nèi)，沙粒可由沖排泥沙出口排出。下腔的水從下隔板的孔流入V形楔式不銹鋼過濾網管，過濾后的清潔水從濾水器中間的出水口流出。
全自動濾水器在線工作時，壓力損失很小，漂浮物從上端排污口定時排出；當濾網表面積聚雜物時，濾水器進、出水口會產生壓差，當差壓值達到自反沖設定值時，差壓開關動作，電動減速裝置1和上排電動污閥，下排污電動閥先后得電，排污閥與大氣相通，經過過濾的水，在差壓作用下對濾網反沖，將附著在濾網上的污物沖出，并由下腔排污閥將污物排出。排污時，上、下兩排污閥不能同時進行，下排污電動閥可優先動作。
由于濾水器的特殊結構，濾水器有如下優點：排污效果好，不易堵塞，不影響濾水器的正常工作；運行水阻小，過濾的流量大精度高；過濾面積大，壓力損失��；過濾清潔度可調等。
