力能電力關于網式過濾器的試驗
試驗用網式過濾器是由本公司和其它設備公司生產的，試驗分別對直管網式過濾器和彎管網式過濾器進行了研究，試驗裝置如下圖1所示。

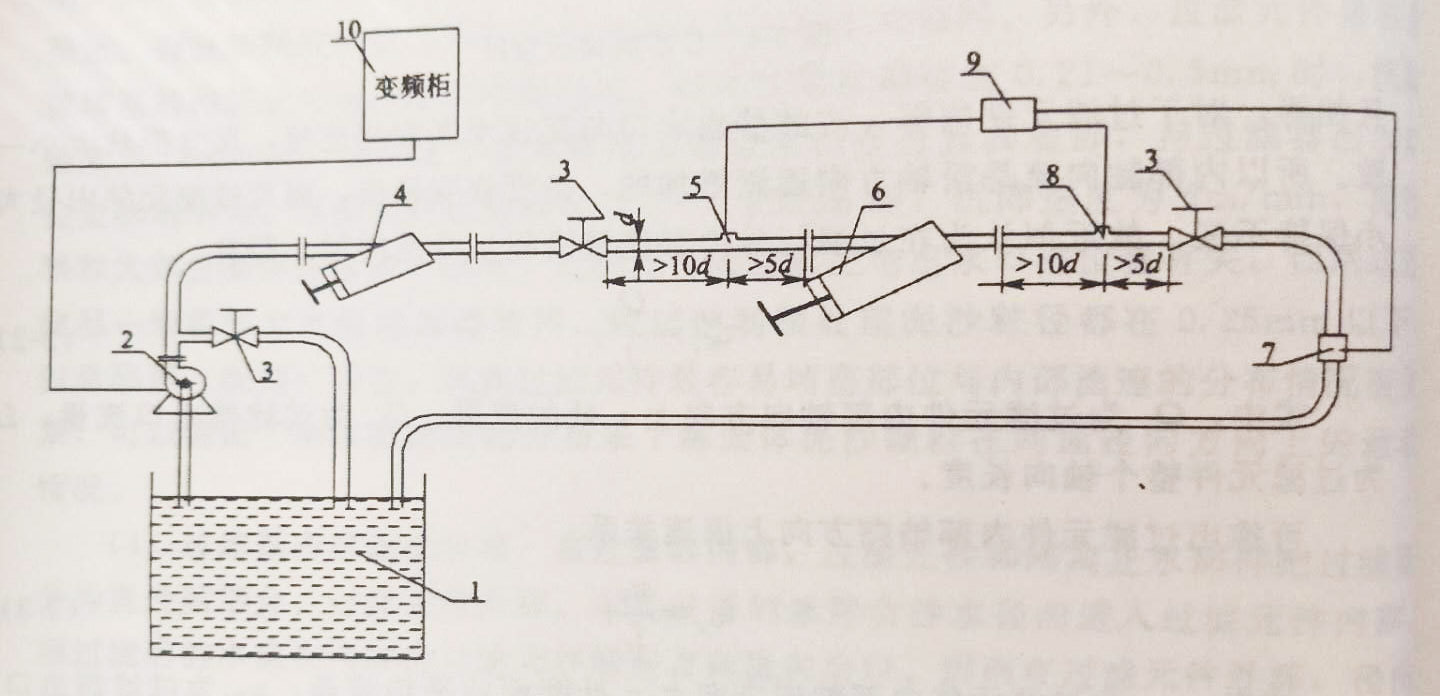

圖1 試驗裝置示意圖
1-蓄水池；2-水泵；3-閘閥；4-水源清潔過濾器；5-進口測壓孔；6-試驗用過濾器；7-電磁流量計；8-出口測壓孔；9-數顯儀；10-變頻裝置
其中變頻裝置能夠保證連續穩定地提供壓力水源，并能根據需要調節不同的流量檔次，保證在管路中水流保持恒定流狀態。為了消除水流脈動的影響，測壓力孔位置距上游干擾源不得小于10倍管內徑，距下游干擾源不得小于5倍管內徑。蓄水池容積21m³，并配有攪拌機構，能夠保證含沙水試驗中，泥沙濃度基本保持恒定。
本次試驗中，經測定含沙水的濃度為4g/L，泥沙中值粒徑為0.051mm。在清水試驗中，上游安裝一過濾元件網孔尺寸小于試驗用過濾器網孔尺寸的網式過濾器，以保證被測試的過濾器的過濾元件未被堵塞，從而保證過濾面積不變。在含沙水試驗中，拆除上游過濾器,以便進行模擬堵塞試驗。
